    1725nm 2.5W半导体激光单管芯片
    1725nm 2.5W半导体激光单管芯片
    波长
    1725nm
    功率
    2.5W
    工作电流
    9A
    工作电压
    1.35V
    发光条宽
    96μm
    尺寸
    2000*500*150 μm
    立即沟通
    产品介绍

    1725nm波长的激光芯片属于中红外波段,具有独特的光学特性(如水分吸收低、大气传输窗口等),在医疗、通信、传感等领域有重要应用。以下是其典型应用场景及技术特点分析:


    1. 医疗与美容

    • 眼科手术

      • 1725nm激光可被角膜组织选择性吸收(介于传统1550nm和2940nm之间),用于精确角膜切削(如屈光矫正手术),减少热损伤风险。

      • 优势:比常见的Er:YAG激光(2940nm)更温和,术后恢复更快。

    • 皮肤治疗

      • 用于痤疮治疗疤痕修复,1725nm能穿透至真皮层但不过度加热表皮,减少色素沉着风险。

      • 对比:与1927nm铥激光相比,1725nm对水吸收更低(~10%),更适合深层治疗。


    2. 气体传感与环境监测

    • 痕量气体检测

      • 1725nm处于甲烷(CH₄)二氧化碳(CO₂)的弱吸收峰附近,可用于工业泄漏监测温室气体分析

      • 技术方案:结合TDLAS(可调谐二极管激光吸收光谱),实现ppb级检测灵敏度。

    • 大气遥感

      • 该波长位于大气传输窗口(低水汽吸收),适合星载或机载激光雷达(LiDAR)探测气溶胶分布。


    3. 光通信与激光雷达

    • 自由空间通信

      • 1725nm属于“人眼安全”波段(比1550nm更安全),适用于短距离自由空间光通信(如无人机间数据传输)。

    • LiDAR应用

      • 用于自动驾驶地形测绘,1725nm可减少大气散射干扰,提升雨雾天气下的探测稳定性。


    4. 工业加工与科学研究

    • 材料处理

      • 对某些聚合物(如聚碳酸酯)和生物组织有选择性吸收,可用于精密微加工(如医疗导管钻孔)。

    • 非线性光学研究

      • 作为光学参量振荡器(OPO)的泵浦源,用于产生中红外连续/脉冲激光(如3-5μm波段)。

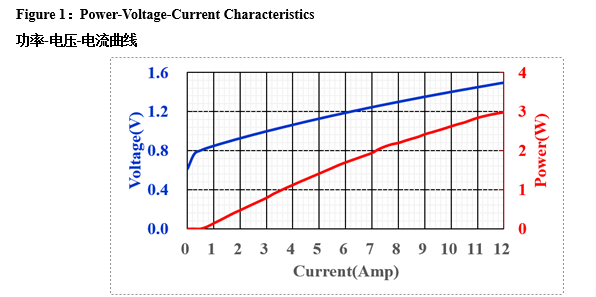

    evo视讯集团光电日前推出新型2.5W 1725nm半导体激光芯片,型号RB-1725A-96-2.5-2-SE,具体规格如下:
